Reparo de Mecatrônicas de Transmissões Automáticas
A unidade mecatrônica reúne, em um mesmo conjunto, parte importante do controle eletrônico, hidráulico e eletromecânico da transmissão.
Falhas em sensores, atuadores, solenoides, circuitos internos, pressão hidráulica, placa eletrônica ou na própria estrutura da unidade podem provocar trancos, perda de marchas, ausência de tração e funcionamento em modo de emergência.
A Automatik possui laboratório dedicado ao diagnóstico e reparo de diferentes tipos de mecatrônicas utilizados nas transmissões atuais.
O que é uma mecatrônica?
Nas transmissões automáticas mais antigas, o módulo eletrônico normalmente ficava instalado fora do câmbio, em outra região do veículo.
Desse módulo partia um chicote com diversos fios, que entrava na transmissão e se distribuía entre sensores, solenoides, corpo de válvulas e outros atuadores.
Com o desenvolvimento das unidades mecatrônicas, grande parte desse ecossistema foi consolidada em um único conjunto.
A mecatrônica pode reunir:
-
Módulo ou placa eletrônica.
-
Corpo de válvulas e circuitos hidráulicos.
-
Sensores de rotação, pressão, posição e temperatura.
-
Solenoides.
-
Atuadores responsáveis pelos engates e pela seleção das marchas.
-
Circuitos elétricos integrados à própria estrutura.
-
Bomba elétrica, conforme a aplicação.
-
Acumulador de pressão hidráulica.
-
Conectores e braços estruturais que levam os circuitos até diferentes pontos da transmissão.
A configuração varia de acordo com o projeto do fabricante. Algumas unidades ficam instaladas junto ao corpo de válvulas e trabalham em contato direto com o fluido quente da transmissão. Outras possuem prolongamentos que alcançam sensores e atuadores posicionados em diferentes regiões do câmbio.
Por reunir tantos componentes em um ambiente de temperatura elevada, pressão hidráulica e constante movimentação, a mecatrônica pode apresentar falhas eletrônicas, hidráulicas, eletromecânicas, estruturais ou combinadas. Essa compreensão ampla do componente foi destacada pelo Cesar ao explicar que a mecatrônica consolida sistemas que anteriormente ficavam separados.
Mecatrônica não é apenas um módulo eletrônico
É comum que o termo “mecatrônica” seja utilizado como se representasse apenas o computador da transmissão.
Entretanto, o módulo eletrônico é somente uma das partes possíveis do conjunto.
Uma unidade mecatrônica pode integrar o controle eletrônico ao corpo hidráulico, aos sensores, aos solenoides, à bomba, ao acumulador e aos atuadores responsáveis pelo funcionamento da transmissão.
Por isso, substituir ou reparar apenas a placa eletrônica pode não resolver um problema relacionado à pressão hidráulica, a um sensor, a um atuador ou a um circuito interno.
Da mesma forma, uma falha registrada eletronicamente pode ter sido provocada por um problema hidráulico ou mecânico que alterou o comportamento esperado pela central.
O diagnóstico precisa considerar o conjunto completo.
Mecatrônicas não existem apenas nas transmissões DSG
As unidades mecatrônicas ficaram muito conhecidas pela utilização nas transmissões DSG e S tronic, especialmente em veículos Volkswagen, Audi e Porsche.
Porém, essa arquitetura não é exclusiva dos sistemas de dupla embreagem.
Diversas transmissões automáticas modernas utilizam conjuntos integrados que reúnem controle eletrônico, hidráulico e eletromecânico dentro ou junto da transmissão.
Por isso, o atendimento não deve começar apenas pelo nome comercial do câmbio. É necessário identificar:
-
Modelo e ano do veículo.
-
Motorização.
-
Código da transmissão.
-
Número da unidade mecatrônica.
-
Versão de hardware e software, quando aplicável.
-
Arquitetura do sistema.
A Automatik avalia mecatrônicas de diferentes fabricantes e tecnologias, conforme a aplicação, a possibilidade de diagnóstico e a disponibilidade dos componentes necessários.
Quais sintomas podem indicar falha na mecatrônica?
Entre os sinais que podem estar relacionados à unidade mecatrônica estão:
-
Trancos durante os engates ou as trocas de marcha.
-
Demora para selecionar Drive ou Ré.
-
Perda de marchas.
-
Perda apenas das marchas pares ou ímpares em sistemas de dupla embreagem.
-
Ausência de tração.
-
Indicador de marchas piscando.
-
Mensagem de avaria no painel.
-
Entrada em modo de emergência.
-
Funcionamento irregular depois do aquecimento.
-
Trocas inesperadas ou incorretas.
-
Falhas intermitentes.
-
Ausência de comunicação com o módulo da transmissão.
-
Pressão hidráulica insuficiente ou instável.
-
Dificuldade de acionamento das embreagens.
-
Falhas nos seletores ou atuadores.
Esses sintomas não confirmam, isoladamente, que a mecatrônica esteja condenada.
Problemas nas embreagens, garfos, sincronizadores, chicotes, bateria, alternador, alimentação elétrica, aterramento, sensores externos e componentes mecânicos da transmissão podem provocar comportamentos semelhantes.
Por isso, a unidade deve ser avaliada dentro do funcionamento completo do veículo.
O scanner determina que a mecatrônica está com defeito?
Não.
O scanner é uma ferramenta importante para acessar códigos de falha, rotações, temperaturas, pressões calculadas, posições de atuadores e comandos enviados pelo módulo.
Entretanto, um código não determina sozinho qual componente deve ser reparado ou substituído.
Uma falha relacionada à pressão pode ter origem em:
-
Bomba elétrica.
-
Acumulador de pressão.
-
Vazamento hidráulico.
-
Solenoide.
-
Sensor de pressão.
-
Alimentação elétrica.
-
Circuito interno.
-
Fluido contaminado.
Falha mecânica que exige uma pressão diferente da esperada.
Da mesma forma, um código relacionado a uma embreagem pode indicar desgaste do conjunto, falha de adaptação, defeito no atuador ou controle incorreto realizado pela mecatrônica.
A leitura eletrônica precisa ser interpretada junto com os sintomas, o teste de rodagem e as verificações técnicas.
Como é feito o diagnóstico?
A avaliação pode envolver diferentes procedimentos, conforme a unidade e o problema apresentado:
-
Identificação exata da transmissão e da mecatrônica instalada.
-
Conversa sobre os sintomas e o histórico do veículo.
-
Teste de rodagem.
-
Leitura dos códigos de falha atuais e históricos.
-
Verificação da alimentação elétrica e dos aterramentos.
-
Análise da comunicação entre os módulos.
-
Avaliação dos parâmetros de funcionamento.
-
Verificação das pressões hidráulicas.
-
Avaliação das temperaturas.
-
Teste de sensores.
-
Teste de solenoides.
-
Teste dos atuadores.
-
Avaliação da bomba elétrica.
-
Avaliação do acumulador de pressão.
-
Inspeção de vazamentos hidráulicos.
-
Análise das adaptações das embreagens.
-
Inspeção da unidade em bancada, quando necessária.
-
Avaliação da placa eletrônica e dos circuitos internos.
-
Verificação dos componentes mecânicos relacionados.
Nem todas essas etapas são necessárias em todos os veículos. O procedimento é direcionado pelos sintomas, pelos códigos encontrados e pelo comportamento observado durante os testes.
_JPG.jpg)
Mecatrônica do câmbio DSG DQ200
O que pode ser reparado em uma mecatrônica?
A possibilidade de reparo depende da arquitetura da unidade, do defeito encontrado, da condição física e da disponibilidade dos componentes.
O serviço pode envolver:
-
Reparo do sistema hidráulico.
-
Correção de perdas de pressão.
-
Teste e substituição de solenoides.
-
Substituição de sensores.
-
Reparo ou substituição de atuadores.
-
Reparo de bomba elétrica.
-
Avaliação ou substituição do acumulador de pressão.
-
Substituição de vedações.
-
Correção de vazamentos hidráulicos.
-
Reparo de conectores e circuitos internos.
-
Reparo estrutural da unidade.
-
Reparo da placa eletrônica ou do módulo.
-
Substituição de componentes eletrônicos específicos.
-
Programação.
-
Codificação.
-
Parametrização.
-
Adaptação das embreagens e dos atuadores.
Mecatrônica em testes na máquina de vácuo
Em alguns casos, existe uma falha localizada. Em outros, são encontrados problemas combinados.
Isso acontece porque a mecatrônica realiza grande parte do controle da transmissão e reúne componentes diferentes trabalhando sob temperatura elevada, fluido quente, vibração e pressão hidráulica.
Os defeitos podem estar na parte hidráulica, nos sensores, atuadores, circuitos, estrutura ou placa, muitas vezes de forma simultânea.
Toda mecatrônica pode ser reparada?
Não.
Algumas unidades permitem a substituição ou recuperação de componentes específicos. Outras podem apresentar danos que tornam o reparo inviável ou pouco seguro.
A substituição completa pode ser indicada quando existem:
-
Danos extensos na placa eletrônica.
-
Queima severa de circuitos.
-
Corrosão.
-
Contaminação intensa.
-
Trincas ou deformações estruturais.
-
Falhas em componentes indisponíveis.
-
Incompatibilidade de hardware ou software.
-
Intervenções anteriores que comprometeram a unidade.
-
Danos combinados que tornam a recuperação inadequada.
Por outro lado, a substituição completa também não deve ser indicada automaticamente antes da avaliação.
O objetivo do diagnóstico é determinar se existe possibilidade de reparo localizado, recuperação mais ampla ou necessidade de substituição da unidade.
Falhas combinadas são comuns?
Podem ocorrer.
Uma perda de pressão hidráulica pode obrigar a bomba a trabalhar excessivamente. Uma bomba com funcionamento inadequado pode afetar os engates e gerar falhas registradas pelo módulo.
Um sensor defeituoso pode fornecer informações incorretas e provocar comandos inadequados. Um atuador com resistência mecânica pode sobrecarregar o circuito que o controla.
Da mesma forma, uma falha eletrônica pode impedir que um componente hidráulico seja comandado corretamente.
Por isso, o serviço não deve se limitar a substituir a primeira peça associada ao código de falha.
É necessário avaliar como os diferentes sistemas da mecatrônica estão interagindo.
Qual é a diferença entre mecatrônica e corpo de válvulas?
O corpo de válvulas é o componente responsável por distribuir e controlar a pressão hidráulica dentro da transmissão.
Ele possui canais, válvulas, acumuladores e solenoides que direcionam o fluido para os circuitos responsáveis pelos engates, embreagens e trocas de marcha.
A mecatrônica é um conjunto mais amplo.
Dependendo da transmissão, ela pode reunir o corpo de válvulas, o módulo eletrônico, sensores, solenoides, atuadores, bomba elétrica e circuitos integrados.
Em algumas aplicações, determinados componentes podem ser reparados separadamente. Em outras, eles formam uma unidade mais integrada.
Por isso, corpo de válvulas e mecatrônica estão relacionados, mas não são necessariamente a mesma coisa.
Programação e adaptação podem ser necessárias?
Sim.
Depois do reparo ou da substituição de determinados componentes, podem ser necessários procedimentos eletrônicos para que a unidade funcione corretamente no veículo.
Esses procedimentos podem incluir:
-
Codificação da unidade.
-
Parametrização.
-
Transferência de dados.
-
Atualização de software.
-
Configuração básica.
-
Adaptação das embreagens.
-
Aprendizado dos seletores.
-
Aprendizado dos atuadores.
-
Teste funcional.
-
Rodagem de adaptação.
-
A necessidade varia conforme a transmissão e o serviço realizado.
Uma unidade fisicamente semelhante pode não funcionar corretamente se possuir software, calibração, índice ou configuração incompatíveis com o veículo.
Os procedimentos necessários devem ser definidos a partir da identificação exata da aplicação.
Uma atualização de software resolve os trancos?
Em alguns casos, uma atualização, configuração ou adaptação pode fazer parte da solução.
Porém, software não recupera:
-
Bomba desgastada.
-
Acumulador danificado.
-
Vazamento hidráulico.
-
Sensor defeituoso.
-
Solenoide travado.
-
Atuador comprometido.
-
Embreagem desgastada.
-
Componente mecânico quebrado.
-
Circuito eletrônico danificado.
A atualização não deve ser utilizada como tentativa genérica para eliminar qualquer sintoma.
Antes, é preciso determinar se o comportamento tem origem eletrônica, hidráulica, eletromecânica ou mecânica.

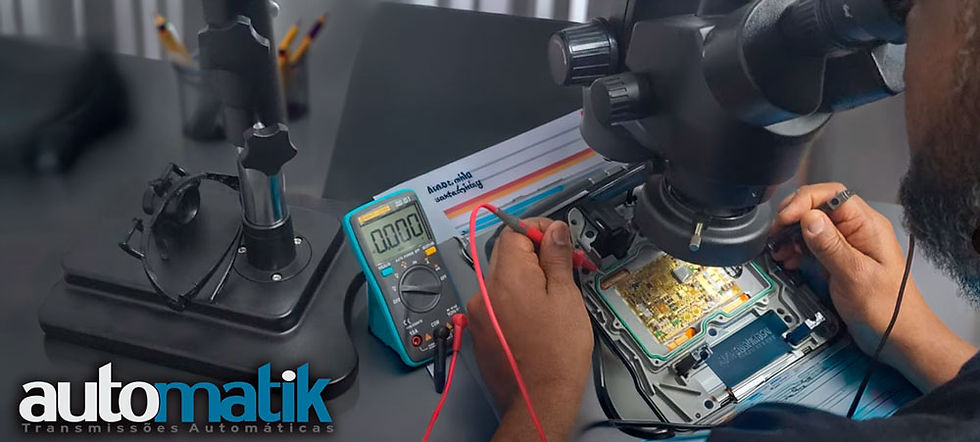

Um laboratório para diferentes tipos de mecatrônica
O laboratório da Automatik foi estruturado para avaliar diferentes configurações de mecatrônicas presentes no mercado.
O trabalho pode abranger:
-
Sistemas eletrônicos.
-
Circuitos hidráulicos.
-
Sensores.
-
Solenoides.
-
Atuadores.
-
Bombas elétricas.
-
Acumuladores de pressão.
-
Circuitos internos.
-
Componentes estruturais.
-
Placas eletrônicas.
A avaliação pode envolver equipamentos de diagnóstico, testes de sensores e atuadores, testes de solenoides, análise hidráulica, inspeção dos circuitos e procedimentos eletrônicos posteriores ao reparo.
Essa capacidade não significa que toda unidade poderá ser recuperada. Significa que a mecatrônica pode ser investigada em suas diferentes partes antes que se conclua pela substituição integral.
Quais mecatrônicas a Automatik atende?
A Automatik avalia diferentes famílias de mecatrônicas utilizadas em transmissões automáticas e de dupla embreagem.
A lista exata de modelos atendidos será definida de acordo com:
-
Capacidade atual do laboratório.
-
Equipamentos disponíveis.
-
Possibilidade de programação.
-
Disponibilidade de peças.
-
Experiência técnica acumulada em cada família.
Atendemos diferentes tipos de mecatrônicas utilizadas em transmissões automáticas, DSG, S tronic e outros sistemas modernos. A possibilidade de reparo depende do código da transmissão, da identificação da unidade e da disponibilidade técnica dos componentes.
É possível reparar apenas a mecatrônica fora do veículo?
Quando a mecatrônica chega separada do veículo, alguns testes ficam limitados, como:
-
Comunicação com os demais módulos.
-
Comportamento durante o teste de rodagem.
-
Adaptações.
-
Funcionamento sob diferentes condições de temperatura e carga.
-
Interação com embreagens e componentes mecânicos.
-
Caso a Automatik receba unidades enviadas por oficinas parceiras ou clientes de outras localidades, será necessário solicitar:
-
Código da transmissão.
-
Número da mecatrônica.
-
Modelo, ano e motorização do veículo.
-
Códigos de falha encontrados.
-
Descrição dos sintomas.
-
Informações sobre intervenções anteriores.
-
Forma adequada de acondicionamento.
Continuar rodando pode ampliar o dano?
Pode.
Falhas na pressão hidráulica, atuação incorreta das embreagens e engates incompletos podem gerar patinação, aquecimento e desgaste.
Uma falha inicialmente localizada em um sensor, solenoide, bomba ou circuito pode acabar afetando embreagens, garfos, sincronizadores e outros componentes internos.
Quando o veículo apresenta perda de tração, forte trepidação, marchas piscando ou entrada frequente em modo de emergência, continuar utilizando o carro pode aumentar a extensão do reparo.
Nessas condições, é recomendável evitar o uso até a avaliação.
Por que escolher a Automatik?
A Automatik possui estrutura dedicada ao diagnóstico e ao reparo de mecatrônicas de diferentes transmissões.
Entre os recursos disponíveis estão:
-
Laboratório próprio.
-
Diagnóstico eletrônico.
-
Avaliação hidráulica.
-
Testes de sensores.
-
Testes de solenoides.
-
Avaliação de atuadores.
-
Análise de bombas e acumuladores.
-
Avaliação de circuitos internos.
-
Reparo de componentes eletrônicos e hidráulicos, conforme a unidade.
-
Ferramentas específicas para diferentes transmissões.
-
Acesso a componentes por meio da Solupeças.
-
Experiência de 35 anos com transmissões automáticas.
A proposta não é substituir automaticamente toda unidade nem prometer que qualquer mecatrônica poderá ser recuperada.
O objetivo é identificar a origem da falha e determinar se a solução adequada envolve reparo localizado, recuperação ampla, programação ou substituição.
Conclusão
A mecatrônica integra componentes eletrônicos, hidráulicos e eletromecânicos essenciais ao funcionamento das transmissões modernas.
Trancos, perda de marchas, ausência de tração e avisos no painel podem estar relacionados a sensores, solenoides, atuadores, bomba, acumulador, pressão hidráulica, circuitos internos, módulo eletrônico ou componentes mecânicos associados.
Por reunir tantas funções dentro de um mesmo conjunto, a unidade pode apresentar falhas isoladas ou combinadas.
A Automatik possui laboratório para diagnosticar e reparar diferentes tipos de mecatrônica, avaliando cada sistema antes de indicar a recuperação ou a substituição da unidade.
Seu veículo apresenta trancos, perda de marchas, ausência de tração ou mensagem de falha na transmissão?
AGENDAR AVALIAÇÃO
Avaliação inicial sem custo.
A necessidade de retirada, desmontagem, programação ou testes adicionais será explicada antes da execução.
Mecatrônica do câmbio DSG DQ250
